Drehzahl-Sensoren / Hall-Effekt Sensoren Ex nA (nicht funkend)

Differenzial-Hall-Effekt Drehzahl-Sensoren Ex nA (nicht funkend) der Serie A5S1…-n

Um den besonderen Anforderungen für den explosionsgeschützten Bereich gerecht zu werden, haben wir spezielle Ausführungen mit Zertifizierungen für ATEX / IECEx, sowie weitere internationale Standards wie UL / CSA und EAC (Eurasische Zollunion mit Russland, Kasachstan und Weißrussland).
Für den Ex-Bereich der Zone 2 sind dies die Ausführungen „nicht funkend“ (non-incendive).

Der richtige Sensor ist die Voraussetzung für eine erfolgreiche Lösung der Aufgabe. Unsere Sensoren der Serie A5S basieren auf dem bewährten Differenzial-Hall-Effekt Prinzip. Ihr unteres Ende von 0 Hz erlaubt es, Maschinen bis herunter zum Stillstand zu überwachen. Berührungsfrei, verschleißfrei, wartungsfrei und unempfindlich gegen magnetische Streufelder und Maschinenvibration. Das sind die Merkmale, die diese hochwertigen Sensoren auszeichnen. Andere Sensoren, wie MPU (magnetinduktiv) oder statische Hall-Sensoren sind im Gegensatz zu unserem Differenzial-Hall-Effekt Prinzip störanfällig und daher für anspruchsvolle Anwendungen nicht geeignet.

Praktisch kann jede Art von Stahlprofil erfasst werden: fein oder grob, schräge oder gerade Zahnräder, Nuten oder Polräder mit kleinen oder großen Nocken. Der Drehzahlbereich umfasst Drehzahlen vom Stillstand bis zu 25.000 Impulsen/s (0 Hz…25 kHz), je nach Anwendung.

Jede Typenreihe ist in verschiedenen Längen und Durchmessern sowie mit unterschiedlichen Anschlussarten verfügbar, aber funktional haben alle Sensoren dieselben Eigenschaften. Ihre Edelstahlgehäuse sind frontseitig druckdicht (>200 bar) geschlossen und mit Einschraubgewinde M12x1, M14x1, M14x1,5, M16x1, M16x1,5, M18x1, M18x1,5, M22x1, 5/8-18UNF-2A oder mit glattem Schaft erhältlich. Sondergewinde und -abmessungen sind möglich.

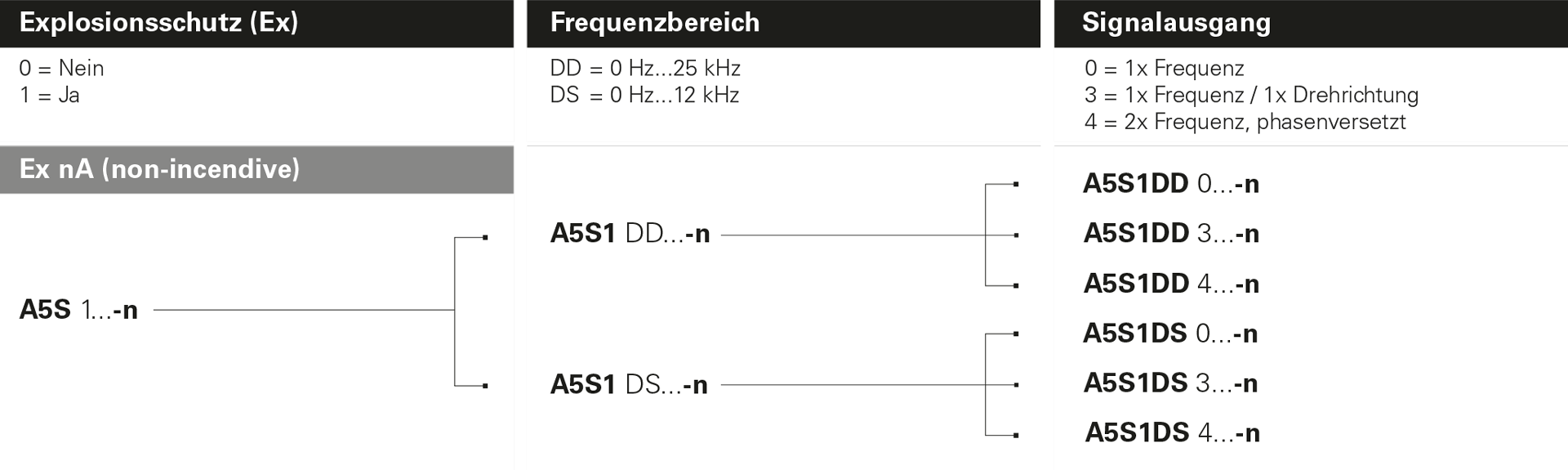

A5S1 Produktmatrix Differenzial-Hall-Effekt Sensoren Ex nA (Übersicht)

BRAUN A5S1 Ex nA Matrix

  • A5S1 Differenzial-Hall-Effekt Drehzahl-Sensoren Ex ia und Ex nA. A5S1DD0, A5S1DS0, A5S1DD3, A5S1DS3, A5S1DD4, A5S1DS4, A5S1DD0-n, A5S1DS0-n, A5S1DD3-n, A5S1DS3-n, A5S1DD4-n, A5S1DS4-n.

    A5S1DD0…-n

    Sensor A5S1DD0-n zur Erfassung von Drehzahl

    • Berührungsfrei, verschleißfrei, wartungsfrei
    • Unempfindlich gegen magnetische Streufelder und Maschinenvibration
    • Passend für alle Anwendungen, die höchste Ansprüche an Messgenauigkeit und Verlässlichkeit haben
    • Frequenzbereich 0 Hz…25 kHz
    • 1-kanalig,
      der Ausgang bildet die Drehzahl als 1-spuriges Frequenzsignal ab
    • TÜV-zertifiziert für SIL3 / IEC 61508:2010
    • TÜV-zertifiziert für PL e; Cat. 3 / DIN EN ISO 13849-1:2016 + DIN EN ISO 13849-2:2012
    • TÜV-zertifiziert für SILCL3 / IEC 62061:2015
    • Einbau im Ex-Bereich, als nicht funkendes Betriebsmittel
      • ATEX / IECEx zertifiziert für Ex nA IIC T4/T6 Gc
      • UL / CSA zertifiziert für Class I, Div 2, groups A, B, C, D
      • EAC zertifiziert für Ex nA IIC T4/T6 Gc

    Download

  • A5S1 Differenzial-Hall-Effekt Drehzahl-Sensoren Ex ia und Ex nA. A5S1DD0, A5S1DS0, A5S1DD3, A5S1DS3, A5S1DD4, A5S1DS4, A5S1DD0-n, A5S1DS0-n, A5S1DD3-n, A5S1DS3-n, A5S1DD4-n, A5S1DS4-n.

    A5S1DD3…-n

    Sensor A5S1DD3-n zur Erfassung von Drehzahl und Drehrichtung

    • Berührungsfrei, verschleißfrei, wartungsfrei
    • Unempfindlich gegen magnetische Streufelder und Maschinenvibration
    • Passend für alle Anwendungen, die höchste Ansprüche an Messgenauigkeit und Verlässlichkeit haben
    • Frequenzbereich 0 Hz…25 kHz
    • 2-kanalig,
      1 Spur = Drehzahl als Frequenz, 1 Spur = V/R-Meldung als Binärsignal
    • TÜV-zertifiziert für SIL3 / IEC 61508:2010
    • TÜV-zertifiziert für PL e; Cat. 3 / DIN EN ISO 13849-1:2016 + DIN EN ISO 13849-2:2012
    • TÜV-zertifiziert für SILCL3 / IEC 62061:2015
    • Einbau im Ex-Bereich, als nicht funkendes Betriebsmittel
      • ATEX / IECEx zertifiziert für Ex nA IIC T4/T6 Gc
      • UL / CSA zertifiziert für Class I, Div 2, groups A, B, C, D
      • EAC zertifiziert für Ex nA IIC T4/T6 Gc

    Download

  • A5S1 Differenzial-Hall-Effekt Drehzahl-Sensoren Ex ia und Ex nA. A5S1DD0, A5S1DS0, A5S1DD3, A5S1DS3, A5S1DD4, A5S1DS4, A5S1DD0-n, A5S1DS0-n, A5S1DD3-n, A5S1DS3-n, A5S1DD4-n, A5S1DS4-n.

    A5S1DD4…-n

    Sensor A5S1DD4-n zur Erfassung von Drehzahl und Drehrichtung mit 2-spurigem Frequenzsignal

    • Berührungsfrei, verschleißfrei, wartungsfrei
    • Unempfindlich gegen magnetische Streufelder und Maschinenvibration
    • Passend für alle Anwendungen, die höchste Ansprüche an Messgenauigkeit und Verlässlichkeit haben
    • Frequenzbereich 0 Hz…25 kHz
    • 2-kanalig,
      der Ausgang bildet die Drehzahl als 2-spuriges Frequenzsignal ab (phasenversetzt)
    • Geeignet zur externen Richtungserkennung mit erhöhter Sicherheit
    • TÜV-zertifiziert für SIL3 / IEC 61508:2010
    • TÜV-zertifiziert für PL e; Cat. 3 / DIN EN ISO 13849-1:2016 + DIN EN ISO 13849-2:2012
    • TÜV-zertifiziert für SILCL3 / IEC 62061:2015
    • Einbau im Ex-Bereich, als nicht funkendes Betriebsmittel
      • ATEX / IECEx zertifiziert für Ex nA IIC T4/T6 Gc
      • UL / CSA zertifiziert für Class I, Div 2, groups A, B, C, D
      • EAC zertifiziert für Ex nA IIC T4/T6 Gc

    Download

  • A5S1 Differenzial-Hall-Effekt Drehzahl-Sensoren Ex ia und Ex nA. A5S1DD0, A5S1DS0, A5S1DD3, A5S1DS3, A5S1DD4, A5S1DS4, A5S1DD0-n, A5S1DS0-n, A5S1DD3-n, A5S1DS3-n, A5S1DD4-n, A5S1DS4-n.

    A5S1DS0…-n

    Sensor A5S1DS0-n zur Erfassung von Drehzahl

    • Sensor zur Erfassung von Drehzahl
    • Unempfindlich gegen magnetische Streufelder und Maschinenvibration
    • Passend für alle Anwendungen, die höchste Ansprüche an Messgenauigkeit und Verlässlichkeit haben
    • Frequenzbereich 0 Hz…12 kHz
    • 1-kanalig,
      der Ausgang bildet die Drehzahl als 1-spuriges Frequenzsignal ab
    • TÜV-zertifiziert für SIL3 / IEC 61508:2010
    • TÜV-zertifiziert für PL e; Cat. 3 / DIN EN ISO 13849-1:2016 + DIN EN ISO 13849-2:2012
    • TÜV-zertifiziert für SILCL3 / IEC 62061:2015
    • Einbau im Ex-Bereich, als nicht funkendes Betriebsmittel
      • ATEX / IECEx zertifiziert für Ex nA IIC T4/T6 Gc
      • UL / CSA zertifiziert für Class I, Div 2, groups A, B, C, D
      • EAC zertifiziert für Ex nA IIC T4/T6 Gc

    Download

  • A5S1 Differenzial-Hall-Effekt Drehzahl-Sensoren Ex ia und Ex nA. A5S1DD0, A5S1DS0, A5S1DD3, A5S1DS3, A5S1DD4, A5S1DS4, A5S1DD0-n, A5S1DS0-n, A5S1DD3-n, A5S1DS3-n, A5S1DD4-n, A5S1DS4-n.

    A5S1DS3…-n

    Sensor A5S1DS3-n zur Erfassung von Drehzahl und Drehrichtung

    • Berührungsfrei, verschleißfrei, wartungsfrei
    • Unempfindlich gegen magnetische Streufelder und Maschinenvibration
    • Passend für alle Anwendungen, die höchste Ansprüche an Messgenauigkeit und Verlässlichkeit haben
    • Frequenzbereich 0 Hz…12 kHz
    • 2-kanalig,
      1 Spur = Drehzahl als Frequenz, 1 Spur = V/R-Meldung als Binärsignal
    • TÜV-zertifiziert für SIL3 / IEC 61508:2010
    • TÜV-zertifiziert für PL e; Cat. 3 / DIN EN ISO 13849-1:2016 + DIN EN ISO 13849-2:2012
    • TÜV-zertifiziert für SILCL3 / IEC 62061:2015
    • Einbau im Ex-Bereich, als nicht funkendes Betriebsmittel
      • ATEX / IECEx zertifiziert für Ex nA IIC T4/T6 Gc
      • UL / CSA zertifiziert für Class I, Div 2, groups A, B, C, D
      • EAC zertifiziert für Ex nA IIC T4/T6 Gc

    Download

  • A5S1 Differenzial-Hall-Effekt Drehzahl-Sensoren Ex ia und Ex nA. A5S1DD0, A5S1DS0, A5S1DD3, A5S1DS3, A5S1DD4, A5S1DS4, A5S1DD0-n, A5S1DS0-n, A5S1DD3-n, A5S1DS3-n, A5S1DD4-n, A5S1DS4-n.

    A5S1DS4…-n

    Sensor A5S1DS4-n zur Erfassung von Drehzahl und Drehrichtung mit 2-spurigem Frequenzsignal

    • Berührungsfrei, verschleißfrei, wartungsfrei
    • Unempfindlich gegen magnetische Streufelder und Maschinenvibration
    • Passend für alle Anwendungen, die höchste Ansprüche an Messgenauigkeit und Verlässlichkeit haben
    • Frequenzbereich 0 Hz…12 kHz
    • 2-kanalig,
      der Ausgang bildet die Drehzahl als 2-spuriges Frequenzsignal ab (phasenversetzt)
    • Geeignet zur externen Richtungserkennung mit erhöhter Sicherheit
    • TÜV-zertifiziert für SIL3 / IEC 61508:2010
    • TÜV-zertifiziert für PL e; Cat. 3 / DIN EN ISO 13849-1:2016 + DIN EN ISO 13849-2:2012
    • TÜV-zertifiziert für SILCL3 / IEC 62061:2015
    • Einbau im Ex-Bereich, als nicht funkendes Betriebsmittel
      • ATEX / IECEx zertifiziert für Ex nA IIC T4/T6 Gc
      • UL / CSA zertifiziert für Class I, Div 2, groups A, B, C, D
      • EAC zertifiziert für Ex nA IIC T4/T6 Gc
