Drehzahl-Sensoren / Hall-Effekt-Sensoren

Differenzial-Hall-Effekt Drehzahl-Sensoren der Serie A5S0

Der richtige Sensor ist die Voraussetzung für eine erfolgreiche Lösung der Aufgabe. Unsere Drehzahl-Sensoren der Serie A5S basieren auf dem bewährten Differenzial-Hall-Effekt Prinzip. Berührungsfrei, verschleißfrei, wartungsfrei und unempfindlich gegen magnetische Streufelder und Maschinenvibration. Das sind die Merkmale, die diese hochwertigen Sensoren auszeichnen. Andere Sensoren, wie MPU (magnetinduktiv) oder statische Hall-Sensoren sind im Gegensatz zu unserem Differenzial-Hall-Effekt Prinzip störanfällig und daher für anspruchsvolle Anwendungen nicht geeignet.

Praktisch kann jede Art von Stahlprofil erfasst werden: fein oder grob, schräge oder gerade Zahnräder, Nuten oder Polräder mit kleinen oder großen Nocken.

Der Drehzahlbereich umfasst Drehzahlen vom Stillstand bis zu 25.000 Impulsen/s (0 Hz…25 kHz), je nach Anwendung.

Jede Typenreihe ist in verschiedenen Längen und Durchmessern sowie mit unterschiedlichen Anschlussarten verfügbar, aber funktional haben alle Sensoren dieselben Eigenschaften. Ihre Edelstahlgehäuse sind frontseitig druckdicht (>200 bar) geschlossen und mit Einschraubgewinde M12x1, M14x1, M14x1,5, M16x1, M16x1,5, M18x1, M18x1,5, M22x1, 5/8-18UNF-2A oder mit glattem Schaft erhältlich. Sondergewinde und -abmessungen sind möglich.

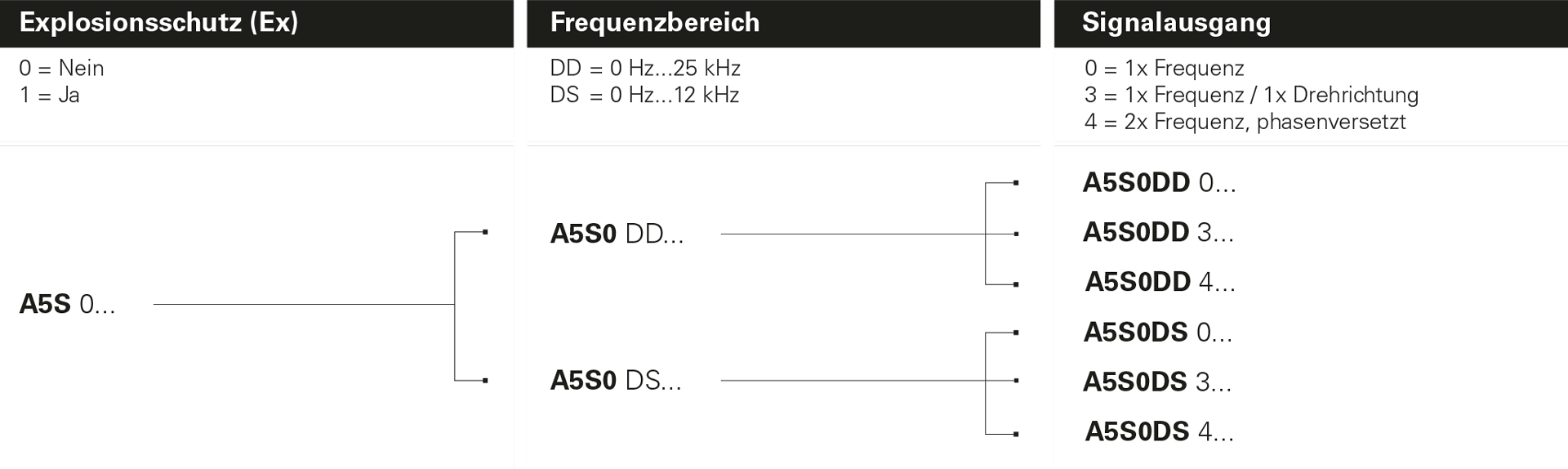

A5S0 Produktmatrix Differenzial-Hall-Effekt-Sensoren (Übersicht)

BRAUN A5S0-Matrix

  • A5S0 Differenzial-Hall-Effekt Drehzahl-Sensoren. A5S0DD0, A5S0DS0, A5S0DD3, A5S0DS3, A5S0DD4, A5S0DS4.

    A5S0DD0

    Sensor A5S0DD0 zur Erfassung von Drehzahl

    • Berührungsfrei, verschleißfrei, wartungsfrei
    • Unempfindlich gegen magnetische Streufelder und Maschinenvibration
    • Passend für alle Anwendungen, die höchste Ansprüche an Messgenauigkeit und Verlässlichkeit haben
    • Frequenzbereich 0 Hz…25 kHz
    • 1-kanalig,
      der Ausgang bildet die Drehzahl als 1-spuriges Frequenzsignal ab
    • TÜV-zertifiziert für SIL3 / IEC 61508:2010
    • TÜV-zertifiziert für PL e; Cat. 3 / DIN EN ISO 13849-1:2016 + DIN EN ISO 13849-2:2012
    • TÜV-zertifiziert für SILCL3 / IEC 62061:2015

    Download

  • A5S0 Differenzial-Hall-Effekt Drehzahl-Sensoren. A5S0DD0, A5S0DS0, A5S0DD3, A5S0DS3, A5S0DD4, A5S0DS4.

    A5S0DD3

    Sensor A5S0DD3 zur Erfassung von Drehzahl und Drehrichtung

    • Berührungsfrei, verschleißfrei, wartungsfrei
    • Unempfindlich gegen magnetische Streufelder und Maschinenvibration
    • Passend für alle Anwendungen, die höchste Ansprüche an Messgenauigkeit und Verlässlichkeit haben
    • Frequenzbereich 0 Hz…25 kHz
    • 2-kanalig,
      1 Spur = Drehzahl als Frequenz, 1 Spur = V/R-Meldung als Binärsignal
    • TÜV-zertifiziert für SIL3 / IEC 61508:2010
    • TÜV-zertifiziert für PL e; Cat. 3 / DIN EN ISO 13849-1:2016 + DIN EN ISO 13849-2:2012
    • TÜV-zertifiziert für SILCL3 / IEC 62061:2015

    Download

  • A5S0 Differenzial-Hall-Effekt Drehzahl-Sensoren. A5S0DD0, A5S0DS0, A5S0DD3, A5S0DS3, A5S0DD4, A5S0DS4.

    A5S0DD4

    Sensor A5S0DD4 zur Erfassung von Drehzahl und Drehrichtung mit 2-spurigem Frequenzsignal

    • Berührungsfrei, verschleißfrei, wartungsfrei
    • Unempfindlich gegen magnetische Streufelder und Maschinenvibration
    • Passend für alle Anwendungen, die höchste Ansprüche an Messgenauigkeit und Verlässlichkeit haben
    • Frequenzbereich 0 Hz…25 kHz
    • 2-kanalig,
      der Ausgang bildet die Drehzahl als 2-spuriges Frequenzsignal ab (phasenversetzt)
    • Geeignet zur externen Richtungserkennung mit erhöhter Sicherheit
    • TÜV-zertifiziert für SIL3 / IEC 61508:2010
    • TÜV-zertifiziert für PL e; Cat. 3 / DIN EN ISO 13849-1:2016 + DIN EN ISO 13849-2:2012
    • TÜV-zertifiziert für SILCL3 / IEC 62061:2015

    Download

  • A5S0 Differenzial-Hall-Effekt Drehzahl-Sensoren. A5S0DD0, A5S0DS0, A5S0DD3, A5S0DS3, A5S0DD4, A5S0DS4.

    A5S0DS0

    Sensor A5S0DS0 zur Erfassung von Drehzahl

    • Berührungsfrei, verschleißfrei, wartungsfrei
    • Unempfindlich gegen magnetische Streufelder und Maschinenvibration
    • Passend für alle Anwendungen, die höchste Ansprüche an Messgenauigkeit und Verlässlichkeit haben
    • Frequenzbereich 0 Hz…12 kHz
    • 1-kanalig,
      der Ausgang bildet die Drehzahl als 1-spuriges Frequenzsignal ab
    • TÜV-zertifiziert für SIL3 / IEC 61508:2010
    • TÜV-zertifiziert für PL e; Cat. 3 / DIN EN ISO 13849-1:2016 + DIN EN ISO 13849-2:2012
    • TÜV-zertifiziert für SILCL3 / IEC 62061:2015

    Download

  • A5S0 Differenzial-Hall-Effekt Drehzahl-Sensoren. A5S0DD0, A5S0DS0, A5S0DD3, A5S0DS3, A5S0DD4, A5S0DS4.

    A5S0DS3

    Sensor A5S0DS3 zur Erfassung von Drehzahl und Drehrichtung

    • Berührungsfrei, verschleißfrei, wartungsfrei
    • Unempfindlich gegen magnetische Streufelder und Maschinenvibration
    • Passend für alle Anwendungen, die höchste Ansprüche an Messgenauigkeit und Verlässlichkeit haben
    • Frequenzbereich 0 Hz…12 kHz
    • 2-kanalig,
      1 Spur = Drehzahl als Frequenz, 1 Spur = V/R-Meldung als Binärsignal
    • TÜV-zertifiziert für SIL3 / IEC 61508:2010
    • TÜV-zertifiziert für PL e; Cat. 3 / DIN EN ISO 13849-1:2016 + DIN EN ISO 13849-2:2012
    • TÜV-zertifiziert für SILCL3 / IEC 62061:2015

    Download

  • A5S0 Differenzial-Hall-Effekt Drehzahl-Sensoren. A5S0DD0, A5S0DS0, A5S0DD3, A5S0DS3, A5S0DD4, A5S0DS4.

    A5S0DS4

    Sensor A5S0DS4 zur Erfassung von Drehzahl und Drehrichtung mit 2-spurigem Frequenzsignal

    • Berührungsfrei, verschleißfrei, wartungsfrei
    • Unempfindlich gegen magnetische Streufelder und Maschinenvibration
    • Passend für alle Anwendungen, die höchste Ansprüche an Messgenauigkeit und Verlässlichkeit haben
    • Frequenzbereich 0 Hz…12 kHz
    • 2-kanalig,
      der Ausgang bildet die Drehzahl als 2-spuriges Frequenzsignal ab (phasenversetzt)
    • Geeignet zur externen Richtungserkennung mit erhöhter Sicherheit
    • TÜV-zertifiziert für SIL3 / IEC 61508:2010
    • TÜV-zertifiziert für PL e; Cat. 3 / DIN EN ISO 13849-1:2016 + DIN EN ISO 13849-2:2012
    • TÜV-zertifiziert für SILCL3 / IEC 62061:2015
